製品詳細
起源の場所: 中国
ブランド名: NetTAP®
証明: CCC, CE, RoHS
モデル番号: MATRIX-TCA-CG;NT-FTAP-32QCX
支払いと送料の条件
最小注文数量: 1 セット
価格: Can Discuss
パッケージの詳細: 内部の泡と外のカートン
受渡し時間: 1-3仕事日
支払条件: L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの100セット
トンネルを掘る議定書: |
GTP、GRE、PPTP、L2TPおよびPPPOE |
GREのトンネルを掘ること: |
一般的な誘導のカプセル封入 |
IPSec: |
IP Proteocolの保証 |
VXLANヘッダー: |
VXLANヘッダーの除去をサポート |
適用: |
データをマルチキャストするために保護するべき多重プロトコルのローカル ネットワーク |
保証: |
データ保護は、漏出を防ぐ |
トンネルを掘る議定書: |
GTP、GRE、PPTP、L2TPおよびPPPOE |
GREのトンネルを掘ること: |
一般的な誘導のカプセル封入 |
IPSec: |
IP Proteocolの保証 |
VXLANヘッダー: |
VXLANヘッダーの除去をサポート |
適用: |
データをマルチキャストするために保護するべき多重プロトコルのローカル ネットワーク |
保証: |
データ保護は、漏出を防ぐ |
ネットワークの包みの仲介商のIPSecのGREのトンネルを掘る議定書はマルチキャスト データを保護します
GREのトンネルを掘る議定書はネットワークの包みの仲介商の技術を識別します
自動的に支えられるGTP/GRE/PPTP/L2TP/PPPOEのようなさまざまなトンネルを掘る議定書を識別して下さい。ユーザー構成に従って、交通出力作戦はトンネルの内部か外の層に従って実行することができます
GREのトンネルを掘る議定書は何ですか。
これらの内部に閉じ込められたデータ パケットが別のネットワーク層プロトコルで送信することができるようにGRE （一般的な旅程のカプセル封入）はあるネットワーク層プロトコルのデータ パケットを内部に閉じ込めることができます（IPX、自動支払機、IPv6、AppleTalk、等のような） （IPv4のような） .GRE提供します別のものの1つの議定書のメッセージを内部に閉じ込めるためにメカニズムを。メッセージがGREのトンネルを通して分り易く送信されるようにする異質ネットワークの伝送上の問題を解決するのは3層の技術トンネルを掘るです。
GREの実施のメカニズムは装置の重荷の両終わりに簡単、トンネルです。GREのトンネルはIPv4ネットワークを通って効果的に元のネットワーク・アーキテクチャを利用し、コストを削減するさまざまなネットワーク プロトコールのローカル ネットワークに接続できます。GREのトンネルは適用範囲が広いエンタープライズ ネットワークの地勢学を可能にするためにホップ限られたネットワーク プロトコールの規模を拡張します。GREのトンネルはIPSec.GREのトンネル サポートと結合されたとき可能にしますMPLS LDPをマルチキャスト データを内部に閉じ込め、声、ビデオおよび他のマルチキャスト サービスの保証を保障できます。GREのトンネルがMPLS LDPメッセージを伝えるのに使用されていますLDP LSPは確立され、MPLSのバックボーン・ネットワークは相互運用可能です。GREのトンネルは分離したサブネットを接続し、団体の本部と枝間の信頼できる接続のためのVPNSをセットアップするのに使用されています。
内部に閉じ込められた包みを進めるために責任がある議定書は輸送議定書と呼ばれます。
| GREヘッダー | 分野は説明します |
| C |
ビットを点検し、確認して下さい |
| K |
キーワード ビット。 |
| 回帰 |
GREメッセージの内部に閉じ込められた層の数を表します。GREのパッケージを完了した後この分野に1つを加えて下さい。パッケージの数が大きかったらテキストをよりこの分野の3.The目的メッセージは無限回数内部に閉じ込められることを防ぐことである放棄して下さい。 |
| 旗 | 予約分野。0に現在置かれなければなりません |
| 版 | 版分野。0時であるなります |
| プロトコル タイプ | 乗客の一致のプロトコル タイプを識別します。共通の乗客の議定書は議定書コード0x0800のIPv4議定書です |
| 検査合計 | 検査合計はGREヘッダーおよび負荷のために守備につきます。 |
| キー | キーワード分野が、トンネルの受信機受け取られたメッセージを確認するのに使用されています。 |
GREの適用シナリオで除去するネットワークの包みの仲介商のTunelingのラベル
1）多重プロトコルのローカル ネットワークはこのGREのトンネルを通して送信することができます
上記の図に示すように、Term3およびTerm4はIPを動かすローカル ネットワークであるがTerm1およびTerm2はIPv6を動かすローカル ネットワークです。異なった地域のサブネットワークは共通IPネットワークを通って互いに伝達し合う必要があります。Term1およびTerm2、Term3およびTerm4はRouter_1とRouter_2間のGREの議定書で内部に閉じ込められるトンネルを通って独自に伝達し合うことができます。
2）限られたホップをネットワークの使用の規模を拡大する使用GRE
上記の図では、ネットワークはIPの議定書が255にホップの数を限ると仮定するIPの議定書を動かします。2 PCS間のホップの数が255を超過すれば、伝達し合えません。従って装置間のホップの数を隠すことができるネットワークの働きの範囲を拡大するGREのトンネルを作成するためにネットワークの2つの装置を選んで下さい。
例えば、16本のホップが付いている裂け目のルートはルートが届かないことを示します。この時点で、GREのトンネルは2つの装置に旅程を保障するためにGREのトンネルを通した裂け目の旅程のホップが16の下でに入手しやすい減らすことができるように論理的なダイレクト接続を実現するために確立することができます。
マルチキャスト データを保護するために3） GREはIPSecと結合されます。IPSecはIPの議定書の保証です。
GREはマルチキャスト データを内部に閉じ込め、GREのトンネルの送信できます。

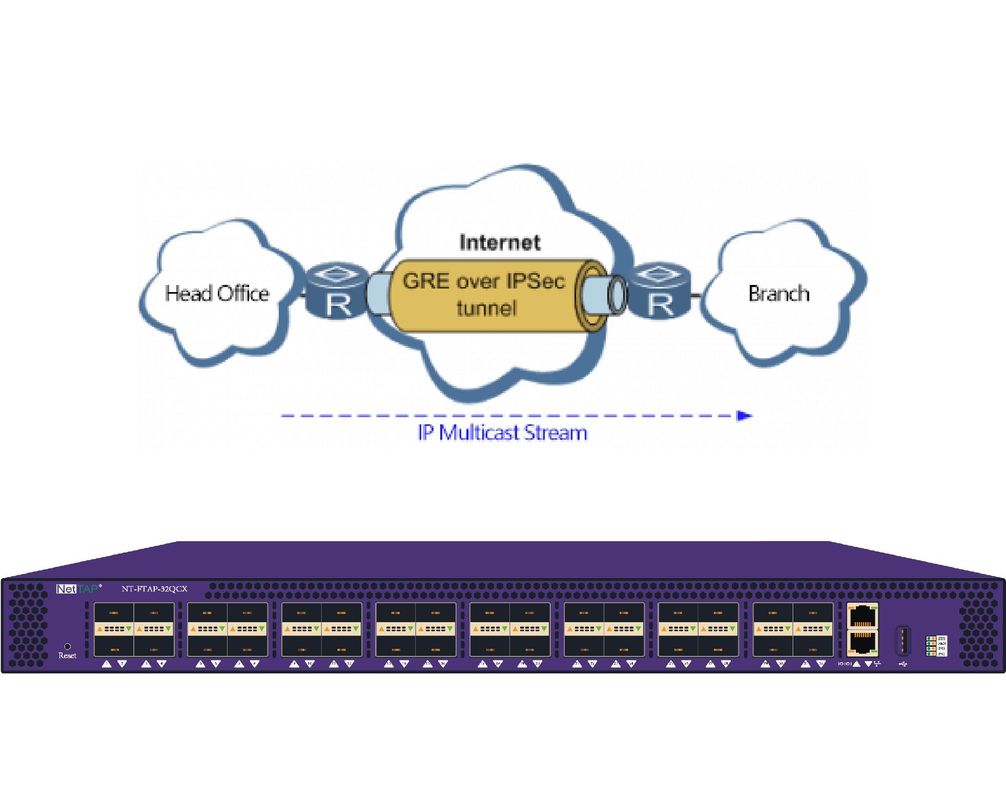

上記の図に示すように、IPSecのトンネル上のGREの適用で、マルチキャスト データがIPSecのトンネルで送信される必要があればGREのトンネルは最初に確立することができますマルチキャスト データのGREのカプセル封入は遂行しIPSecのトンネルのマルチキャスト データの暗号化された伝達を実現するためにそれからIPSecの暗号化は内部に閉じ込められたメッセージで遂行することができます。
どんな親切なネットワークの包み仲介商およびネットワークがサポート トンネルを掘る議定書を識別します技術を叩きますか。
ネットワークの包みの仲介商の指定およびモジュールのタイプ
| 構成のタイプ | プロダクト モデル | 基本的な変数 | 注目 |
| シャーシ | NTCA-CHS-7U7S-DC | 高さ:7Uの7つのスロット、ATCAのシャーシ、二重星100Gのバックプレーン、3高圧DC （240VDC~280VDC）は、モジュラー3* 2+1余分な3000W力入りました | 1つを選ばなければなりません |
| NTCA-CHS-7U7S-AC | 高さ:7Uの7つのスロット、ATCAのシャーシ、二重星100Gのバックプレーン、3高圧AC （240VDC~280VDC）は、モジュラー3* 2+1余分な3000W力入りました | ||
| カードを整備して下さい | NT-TCA-SCG10 | 100G交換カード、10*QSFP28インターフェイス | 実際のビジネス必要性に従って選んで下さい |
| NT-TCA-CG10 | 100Gサービス カード、10*QSFP28インターフェイス | ||
| NT-TCA-XG24 | 10Gサービス カード、24*SFP+インターフェイス | ||
| NT-TCA-RTM-CG10 | 100G RTMカード、10*QSFP28インターフェイス | ||
| NT-TCA-RTM-EXG24 | 10G RTMカード、24*SFP+インターフェイス | ||
| トリクロロ酸の可視性によって埋め込まれるソフトウエア システム | NT-TCA-SOFT-PKG | 絶対必要 |
